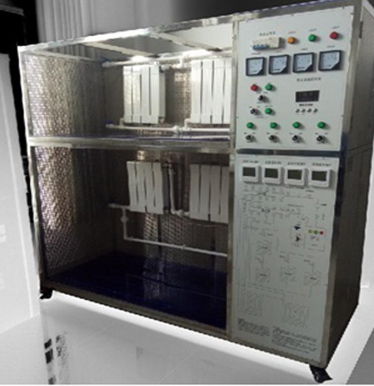

SB-DNXT地暖及辦公樓垂直供暖系統
一、系統配置：
主要配置:供水箱、循環水泵、分集水器、電動閥、液晶顯示面板，智能溫控制儀等、一二層入戶處均設熱計量表及閥門，一層供暖系統為單管跨越式供暖系統，一層地板采用回旋式地暖輔設，左、中、兩面框壁各設置銅鋁復合散熱器、薄壁鋼管散熱器（藝術造型）；二層供暖系統為雙管下供下回式系統，散熱器左、中、薄壁鋼管散熱器（藝術造型）、二層地板采用回旋式地暖輔設、供回水主立管沿框架左側設置；控制采用智能溫控系統，手自動控制方式。
二、系統概述：
1.整體式全真暖氣片和管路，透明地板，能看清隱蔽管路的全部結構和走向。
2.一二層均設置熱計量表，整個系統由鍋爐及循環泵實現熱循環演示。
3.展示了單管跨越式供暖系統和單管下供下回式供暖系統的外觀、結構、原理、安裝部位和安裝形式。
4.所有散熱器和水暖設備都能全真演示。
5.系統分上下兩層分戶墻暖與地暖結合設置
6.系統管路采用帶用串聯與并聯兩種方式結合布置
7.系統具有溫度自動控制和手動控制
8.智能溫度設置定時控制等
三、技術參數：
1.外形尺寸：2000×1000×2000mm
2.框架材料：304不銹鋼
3.地板材料：有機玻璃
4.設計壓力：0.05MPa～0.75Mpa，
5.安全保護：具有漏電自動保護裝置和接地保護。
四、實訓項目
1、單元住宅樓分戶熱計量采暖系統操作演示
2、單管跨越式供暖系統的認識
3、地暖供暖系統的認識
4、熱計量表的計量操作及拆裝實訓
5、鍋爐的拆裝及操作實訓
6、循環泵的操作及拆裝實訓
7、分水器、集水器的操作及拆裝實訓
8、薄壁鋼管散熱器的拆裝實訓
9、銅鋁復合散熱器的拆裝實訓
10、地暖管路輔設拆裝實訓
|
