東風天錦EQ1120GA底盤系統實訓臺
一、產品簡介
該設備采用翻新東風天錦EQ1120GA底盤各系統（拆卸車外殼）為基礎，充分展示汽車底盤各系統的組成結構。包括汽車前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系等系統、安裝腳輪的可移動式臺架等組成。

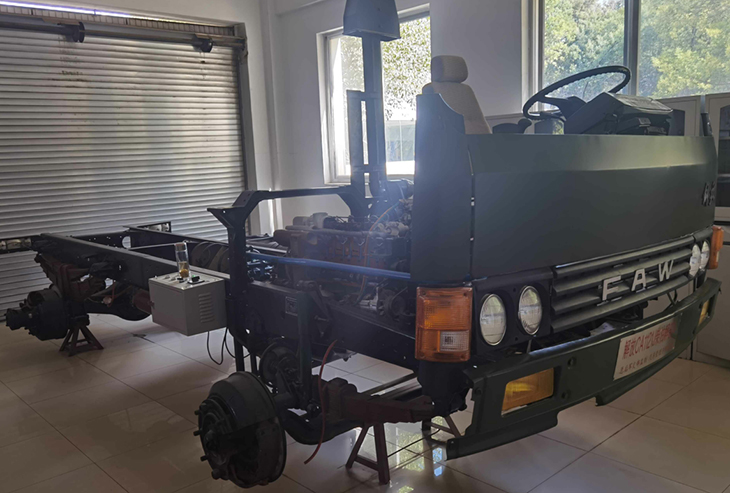

參考圖
二、功能特點
1.安裝真實的汽車底盤各系統（包含前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系），充分展示汽車底盤各系統的組成結構。
2.可真實對汽車底盤各系統展示與拆裝實訓。
3.經解剖的手動變速器可動態演示與檢測，減速電動機輸入動力，變速器可進行換檔操作及動態測試。
4.電機驅動方向助力泵，真實演示助力轉向工作過程。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
6.解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
變速器（同步器等，外可觀察）
三、技術規格
外形尺寸：原車
電源：220V
工作溫度：-40℃～+50℃
主機：原車裝置
電動機：220V/250W 15轉/分
漏電保護開關：DZ47LE-32
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
傳動系統 |
|
套 |
1 |
|
2 |
轉向系統 |
|
套 |
1 |
|
3 |
制動系統 |
|
套 |
1 |
|
4 |
行駛系統 |
|
套 |
1 |
|
5 |
離合器 |
|
套 |
1 |
|
6 |
變速器 |
|
套 |
1 |
|
7 |
前后橋/懸架 |
|
套 |
1 |
|
8 |
換檔機構 |
|
套 |
1 |
|
9 |
減速電動機 |
|
只 |
1 |
|
10 |
單相交流電動機 |
|
只 |
1 |
|
11 |
漏電保護開關及附件 |
|
套 |
1 |
|
12 |
司機座椅 |
|
套 |
1 |
|
13 |
車架 |
原車解剖 |
臺 |
1 |
|
