SBJX-JYT漸開線齒輪參數測定實驗箱
漸開線齒輪參數測定實驗箱,用于機械原理（機械設計基礎）課程開設“漸開線齒輪參數測定實驗”測定齒輪各部分幾何尺寸和參數關系。
一、漸開線齒輪參數測定實驗箱功能及特點：
①測定齒輪各個部分幾何尺寸和參數關系。
②全鋁制齒輪按新公差標準精細加工制作。
③配置8個齒輪，可以組成標準齒輪傳動、零傳動、正傳動（正變位傳動）、負傳動（負變位傳動）
二、漸開線齒輪參數測定實驗箱技術參數：
①齒輪模婁m=5 齒數z=12~31 變位系數+0.35~0.6
②加工精度8-8-7gk和8-87ej
③齒輪材料：鋁合金
④外箱尺寸：500×250×100（mm）
⑤重量：8kg
三、提供附件
①、《齒輪參數表》1份;
②、測量工具（0-150mm游標卡尺1把，M1-26型齒厚游標卡尺1把）;

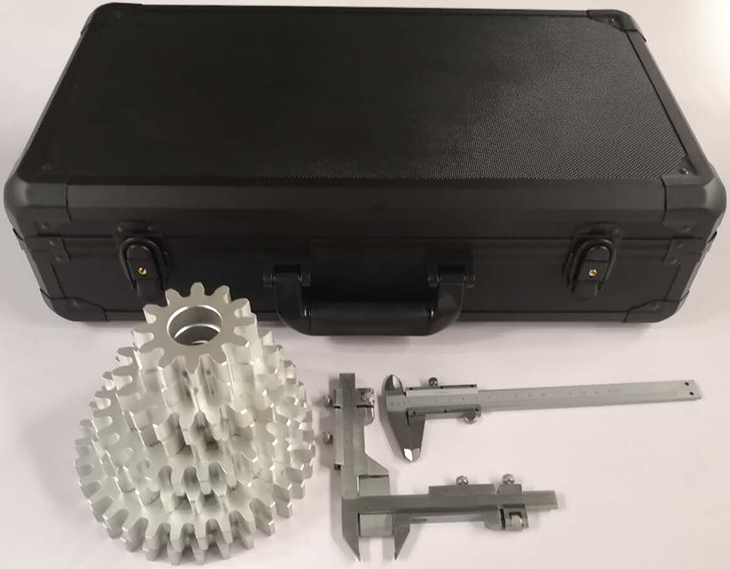

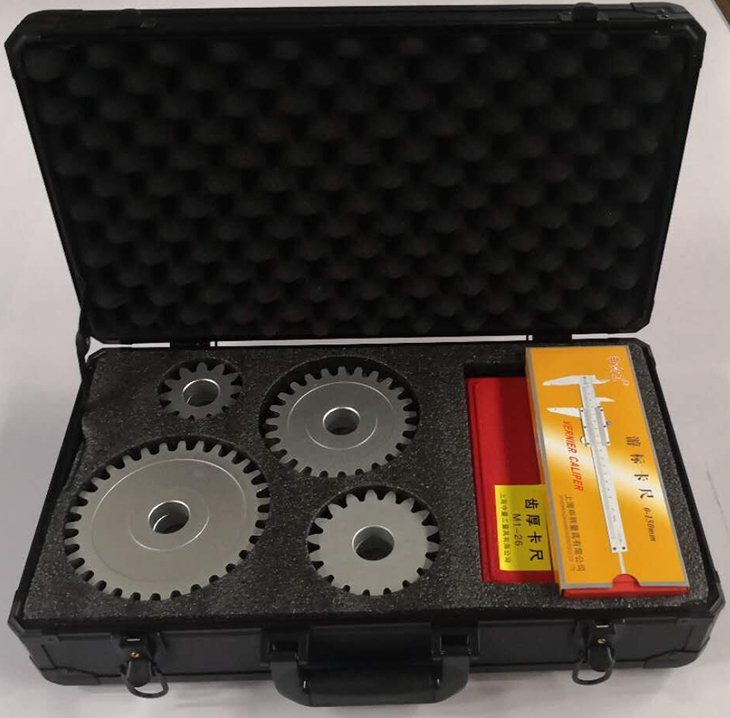

③、配送精美實驗箱箱盒;
|
