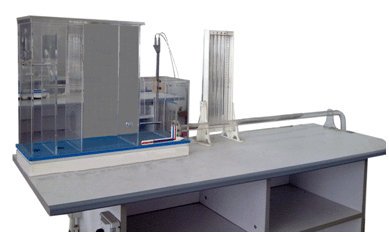

SB-CS/BTG畢托管流速測量實驗裝置

實驗?zāi)康模?/span>
1、掌握畢托管測量點流速的技能；
2、了解畢托管的構造和適用性。
3、分析管嘴淹沒射流的點流速分布及點流速因數的變化規律。
主要配置：
水泵、蓄水箱、畢托管、測壓計、射流裝置、恒壓水箱、計量水箱、自循環系統、不銹鋼框架。
技術參數：
1、蓄水箱：400×450×450mm。
2、采用低噪聲無銹蝕環保型小水泵，最高揚程：10m，額定流量：12L/min，功率：90W。
3、恒壓供水箱及計量水箱用透明有機玻璃制作。
4、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
5、測壓管直徑：φ8mm，壓差計內的指示液為水，無毒、操作安全。
6、實驗流量：0～200ml/s ，畢托管適用范圍20～200cm/s，實驗流速范圍100～200cm/s。
7、其他管路、閥門，整體框架：不銹鋼材質。
8、外形尺寸：1500×500×1550mm。
