"追求技術進步、服務科教興國、支持教育事業"

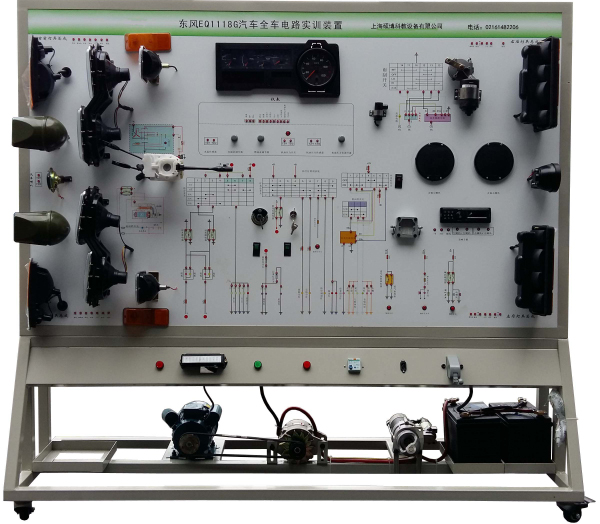

東風EQ1118G汽車全車電器實訓裝置
一．產品簡介
本產品以東風EQ1118柴油機全車電器實物為基礎，展示燈光系統、儀表系統、發動機預熱系統、起動系統、充電系統、喇叭系統、雨刮系統的組成結構和工作原理及過程。適用于中高等職業技術院校及普通教育類學院和培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。
本實訓臺功能齊全、操作方便、安全可靠。
二．主要用途
1．適用于各類型院校及培訓機構對汽車電器理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車電器模塊各單元教學需要。
3．適用于汽車理實一體化教學模式的教學需要。
4．適用于現場教學的教學模式的教學需要。
5．適用于行動導向教學模式的教學需要。
6．適用于工藝化教學模式的教學需要。
7．適用于三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。
8．適用于模塊化教學模式的教學需要。
9．適用于汽車職業技能鑒定考核的需要。
10．適用于汽車電器各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
原車燈光系統、儀表系統、發動機預熱系統、起動系統、充電系統、點火開關、喇叭系統、雨刮系統、故障設置系統、移動臺架等。
四．功能特點
1．可運行全車電器系統，展示全車電器系統的組成結構及原理。
2．操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。
3.故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4．執行元器件用LED 燈顯示工作狀態。
5．面板上繪有彩色UV平板噴繪原理圖，學員可直觀對照原理圖和實物，認識和分析整車電器各系統的工作原理。
6.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7．實訓臺面板上繪有的彩色噴繪原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。
8．實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
9．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
10. 配備有使用說明書、實驗指導書等相關資料。
五．外形與顏色
設備外形
臺式：2080×1280×750mm (長×寬×高)
立式: 2080×650×1800mm (長×寬×高)
設備顏色
軍綠/亞光灰/深灰（用戶可選擇各種顏色）
六．技術指標
動力電源：220V交流電壓；
工作電壓：24V直流電壓；
工作溫度：-50℃～50℃；
蓄電池：60AH/24V
四、基本配置（每臺）
|
號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
示教板面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
|
2 |
點火開關 |
個 |
1 | |
|
3 |
組合儀表 |
原車 |
套 |
1 |
|
4 |
組合開關 |
原車 |
套 |
1 |
|
5 |
左右前大燈總成 |
原車 |
套 |
1 |
|
6 |
左右前霧燈 |
原車 |
套 |
1 |
|
7 |
左右轉向燈 |
原車 |
套 |
1 |
|
8 |
左右轉向邊燈 |
原車 |
套 |
1 |
|
9 |
左右組合尾燈 |
原車 |
套 |
1 |
|
10 |
牌照燈 |
原車 |
套 |
1 |
|
11 |
燈光開關 |
原車 |
套 |
1 |
|
12 |
剎車燈開關 |
原車 |
套 |
1 |
|
13 |
倒車燈開關 |
原車 |
套 |
1 |
|
14 |
危險燈開關 |
原車 |
套 |
1 |
|
15 |
線束 |
上海碩博 |
套 |
1 |
|
16 |
雨刮總成 |
原車 |
套 |
1 |
|
17 |
雨刮控制繼電器 |
原車 |
個 |
1 |
|
18 |
噴水電機 |
原車 |
套 |
1 |
|
19 |
噴水壺 |
原車 |
套 |
1 |
|
20 |
喇叭 |
原車 |
個 |
2 |
|
21 |
喇叭繼電器 |
原車 |
個 |
1 |
|
22 |
霧燈繼電器 |
原車 |
個 |
1 |
|
23 |
起動機總成 |
原車 |
臺 |
1 |
|
24 |
發電機總成 |
原車 |
臺 |
1 |
|
25 |
三相異步電動機 |
YT 100L1-4 |
臺 |
1 |
|
26 |
蓄電池 |
臺 |
1 | |
|
27 |
保險絲盒 |
上海碩博 |
個 |
2 |
|
28 |
電源總開關 |
50A |
個 |
1 |
|
29 |
移動臺架(帶自鎖腳輪裝置) |
2080×700×1800mm(長×寬×高) |
臺 |
1 |
|
30 |
故障模擬與排除裝置 |
上海碩博 |
套 |
1 |
|
31 |
教師手冊 |
上海碩博 |
套 |
1 |
|
32 |
合格證與保修卡 |
上海碩博 |
套 |
1 |
