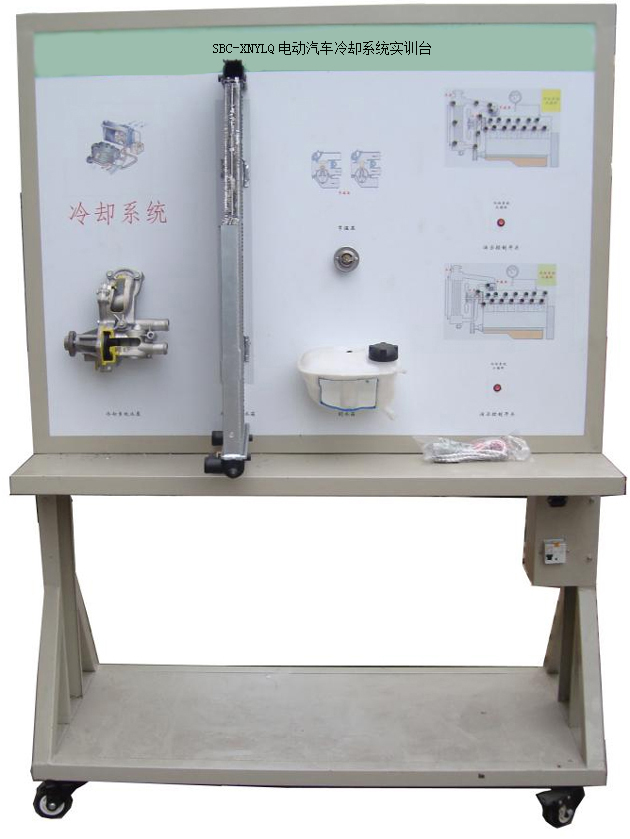

SBC-XNYLQ電動汽車?yán)鋮s系統實訓臺
一、產品簡介
該設備采用電動汽車電動水冷散熱系統為基礎，全面展示了電動汽車電動水冷散熱系統的組成結構和工作過程。
適用于學校對電動汽車電動水冷散熱系統的理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的電動汽車電動水冷散熱系統，充分展示電動汽車電動水冷散熱系統的組成結構。
2.調節模擬旋鈕，模擬冷卻液溫度的變化，完整演示電動汽車電動水冷散熱系統的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析電動汽車電動水冷散熱系統的工作原理。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測電動汽車電動水冷散熱系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1600×600×1700mm(長×寬×高)
輸入電源；交流220V±10% 50Hz
工作電源；原車
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
|
2 |
電子水泵 |
原車 |
只 |
1 |
|
3 |
水箱 |
原車 |
只 |
1 |
|
4 |
水管 |
配套 | ||
|
5 |
點火開關 |
配套 |
個 |
1 |
|
6 |
溫度信號模擬裝置 |
配套 |
套 |
1 |
|
7 |
電動汽車電動水冷散熱系統控制單元 |
配套 |
套 |
1 |
|
8 |
電子風扇與繼電器 |
配套 |
套 |
1 |
|
9 |
水冷無刷直流電動車電機 |
配套 |
套 |
1 |
|
10 |
移動臺架(帶自鎖腳輪裝置) |
1600×600×1700mm(長×寬×高) |
臺 |
1 |
|
11 |
故障模擬與排除裝置 |
套 |
1 | |
|
12 |
DC/DC裝置 |
配套 |
套 |
1 |
