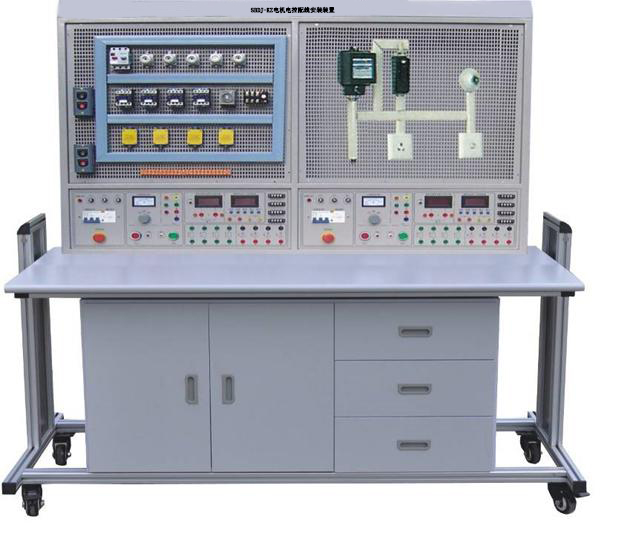

SBDJ-KZ電機電控配線安裝裝置
一、概述
電機電控配線安裝實訓設備主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～380V±10%
50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1400mm×680mm×1690mm
四、實訓臺配置
1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、每組提供一路恒流穩壓電源，電壓0-30V，最大電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜用于元件儲存。
6、電氣控制仿真軟件（正版軟件，提供著作權證書原件）
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
六、配置清單
|
序號 |
名
稱 |
型號與規格 |
數量 |
|
1 |
實訓桌 |
|
1 |
|
2 |
實訓屏 |
|
1 |
|
3 |
低壓斷路器 |
DZ108-20/10-F（0.63～1A） |
2 |
|
4 |
螺旋式保險絲 |
RL1-15/3A |
6 |
|
5 |
直插式保險絲 |
RT14-20/2A |
4 |
|
6 |
交流接觸器 |
0910 |
6 |
|
7 |
輔助觸頭 |
F4-11 |
4 |
|
8 |
熱繼電器 |
JRS1D-25/Z(0.63-1A) |
2 |
|
9 |
熱繼電器座 |
JRS1-25 |
2 |
|
10 |
通電延時時間繼電器 |
ST3PA-B/380V(0-60S) |
2 |
|
11 |
接線端子排 |
JF5-2.5/5 |
10 |
|
12 |
G端子導軌 |
|
2 |
|
13 |
時間繼電器座 |
PF-083A |
2 |
|
14 |
按鈕開關合（三個開關） |
TYX3-P(黑、綠、紅) |
2 |
|
15 |
按鈕開關合（兩個開關） |
TYX2-P(綠、紅) |
2 |
|
16 |
行程開關 |
LX19-222 |
4 |
|
17 |
行程開關 |
LX19-001 |
4 |
|
18 |
日光燈燈管 |
YZ10RR25/10W |
2 |
|
19 |
鎮流器 |
YZ13/220V50HZ 13W |
2 |
|
20 |
啟輝器 |
S10/4～65W |
2 |
|
21 |
啟輝器座 |
|
2 |
|
22 |
日光燈管座 |
|
4 |
|
23 |
倒順開關 |
KO3-15 |
2 |
|
24 |
塑料安裝卡子 |
|
400 |
|
25 |
不銹鋼自攻螺絲 |
|
180 |
|
26 |
三相鼠籠式異步電動機 |
WDJ26 (380V/△) |
2 |
|
27 |
實驗連線 |
護套自鎖線10根：長1000mm黃2條、綠2條、紅2條、黑2條；
護套自鎖線6根：長300mm黃2條、綠2條、紅2條 |
1套 |
|
